AUTEL DS1K4

až 1440 kW

Distribuční nabíjecí systém
megawattový nabíjecí hub pro těžká vozidla a smíšené flotily

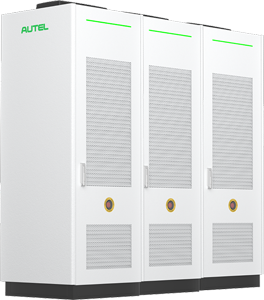

DS1K4 výkonová skříň

  • Celkový výstupní výkon 1 440 kW ze tří propojených výkonových skříní; modulární jednotky 40 kW umožňují přesné nastavení kapacity bez výměny zařízení.
  • Až 12 výdejních portů v konfiguraci 2× MCS + 10× CCS2/CHAdeMO – simultánní obsluha těžkých vozidel i osobních elektromobilů na jedné lokalitě.
  • Vstup ze šesti nezávislých AC tras (6× 3fáze 400 V), účinnost až 96 %; záložní komunikace přes dual SIM 4G/5G, Wi-Fi a Ethernet.

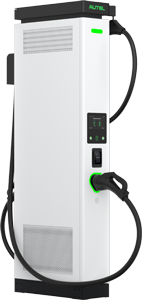

MCS megawattový stojan

  • Výstupní výkon až 1,44 MW (kombinace 3× DS480 paralelně) přes MCS rozhraní s maximálním proudem 1 500 A pro megawattové nabíjení těžkých vozidel.
  • Stojan v kompaktním provedení 650 × 300 × 2 150 mm s půdorysem pouhých 0,1 m² — minimální zástavbová plocha i při špičkovém výkonu.
  • Podpora MCS i CCS2 v jednom stojanu; komunikace dle ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.

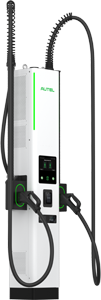

STOJAN chlazený kapalinou

  • Kapalinově chlazený kabel s výstupním proudem 500 A (max. 650 A) — maximální výkon jednoho portu 480 kW v provedení 2× CCS2.
  • Rozměry stojanu 322 × 322 × 1 950 mm, displej 8" dotykový LCD (1920 × 1080); délka kabelu 5 m.
  • Platba přes AutoCharge, Plug & Charge, aplikaci, RFID kartu, QR kód nebo platební kartu; krytí IP55 / IK10.

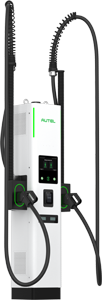

STOJAN chlazený vzduchem

  • Vzduchově chlazený kabel s výstupním proudem 380 A (max. 500 A); dostupná i varianta 200 A (CHAdeMO); maximální výkon stojanu 320 kW.
  • Konfigurace 2× CCS2 nebo 1× CCS2 + 1× CHAdeMO; rozměry 322 × 322 × 1 650 mm, displej 8" dotykový LCD.
  • Délka kabelu 5 m nebo 7,5 m (volitelně); krytí IP55 / IK10; provozní teplota −35 °C až +55 °C.

Nejvýkonnější distribuční systém řady DS

MaxiCharger DS1K4 je vlajkovou lodí distribuční řady MaxiCharger DC a jediným modelem v portfoliu Autel, který nativně podporuje současný provoz dvou MCS stojanů z jednoho systému. Tři propojené výkonové skříně zásobují výdejní stojany rozmístěné po celé lokalitě – bez nutnosti přivádět vysokovýkonné přípojky ke každému parkovacímu místu. Tato architektura je ideální pro kamionová depa, autobusové terminály, přístavní logistické areály a velké dálniční nabíjecí huby, kde probíhá simultánní nabíjení těžkých vozidel i osobních elektromobilů.

Smíšené flotily na jediné lokalitě

Konfigurace 2× MCS + 10× CCS2/CHAdeMO z DS1K4 dělá z jedné lokality universální nabíjecí hub schopný obsloužit jakýkoli typ elektrického vozidla – od osobního automobilu přes dodávku až po plně naložený elektrický tahač. Systém dynamicky přiděluje dostupný výkon mezi všechny připojené stojany, takže žádný port nečeká zbytečně na energii. Propojením více systémů DS1K4 paralelně lze dosáhnout celkového výkonu přesahujícího 4 MW — dostatečného pro nabíjecí infrastrukturu celého logistického areálu.

Spolehlivost a vzdálená správa

DS1K4 je navržen pro nepřetržitý provoz v náročných podmínkách. Modulární architektura a integrované řídicí moduly nabíjení zajišťují provozuschopnost nad 98 %; výměna jednotlivého výkonového modulu trvá méně než 5 minut bez přerušení provozu ostatních portů. Výkonové skříně splňují krytí IP54 / IK10, výdejní stojany IP55 / IK10; provozní teplotní rozsah obou je −35 °C až +55 °C. Prostřednictvím platformy MaxiCloud jsou výkon, stav zařízení i případné poruchy monitorovány vzdáleně v reálném čase. Aktualizace softwaru probíhají přes OTA bez výjezdu technika. Záruční doba je 24 měsíců s možností prodloužení.

Certifikace a bezpečnostní standardy

MaxiCharger DS1K4 splňuje normy IEC 61851-1, IEC 61851-21-2, IEC 61000 a Eichrecht; certifikace CE, UKCA, TR25, ETSI EN 303645, EMC třída A. Skříně jsou vybaveny ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 jsou certifikovány CE, UKCA, TR25, ETSI EN 303645 a TÜV.

Technická specifikace DS1K4

Připojení DC výstupu

Výstupní výkon

1440 kW

Min. nastavitelný výkon

40 kW

Výstupní napětí

150–1000 V

Špičková účinnost

96 %

Počet výstupů (max.)

12 (2*MCS+10*CCS2/CHAdeMO)

Režim nabíjení

CCS2/CHAdeMO/MCS

Uzemňovací systém

3P+PE

Připojení AC vstupu

Vstupní napětí

3fázové 400 V AC ±10 % (6 kanálů)

Vstupní frekvence

50 Hz / 60 Hz

Typ sítě

TN-S, TN-C, TN-C-S, TT

Účinnost

≥ 0,99

Harmonické zkreslení (THDi)

< 5 %

Kategorie přepětí

OVC III (strana AC vstupu)

Obecné vlastnosti

Rozměry (Š × H × V)

2346 mm x 782 mm x 2150 mm

Připojení

Dual SIM 4G, 5G, Wi-Fi, Ethernet

Klidový příkon

<240 W (v závislosti na konfiguraci)

Krytí

IP54 / IK10

Komunikace s EV

ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2

Aktualizace softwaru

OTA přes webový portál, FTP, FTPS, HTTPS

Přístupnost

Splňuje požadavky ADA

Nouzové tlačítko

Ano

Záruka

24 měsíců, možnost prodloužení

Uživatelské rozhraní

Indikace stavu

Standard

Jazyky

angličtina, francouzština, španělština, němčina, italština (další dle SW)

Protokoly RFID

ISO 14443 A/B, ISO/IEC 15693, MIFARE

Komunikační protokoly

OCPP 1.6J (OCPP 2.0.1 volitelně)

Specifikace prostředí

Vlhkost

< 95 % relativní vlhkosti, bez kondenzace

Provozní nadmořská výška

2 000 m

Rozsah provozních teplot

−35 °C až +55 °C

Rozsah skladovací teploty

−40 °C až +70 °C

Hlučnost

55 dB(A) (tichý model)

Shoda s normami EMC

EMC třída A

Shoda a bezpečnost

IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht

Certifikace

CE; UKCA; TR25; ETSI EN 303645

Technická specifikace výdejních stojanů

Připojení DC výstupu

Výstupní výkon

1,44 MW (MCS); 480 kW (chlazení kapalinou); 320 kW (chlazení vzduchem)

Výstupní napětí

150–1000 V

Výstupní proud

1500 A (MCS); S OOA ( max. 650 A) (chlazení kapalinou); 380 A (max.

SOOA); 200 A (CHAdeMO) (chlazení vzduchem)

Počet výstupů (max.)

1 (MCS); 2 (chlazení kapalinou); 2 (chlazení vzduchem)

Režim nabíjení

MCS (MCS); 2”CCS2 (chlazení kapalinou); 2”CCS2; 1”CCS2+1”CHAdeMO (chlazení vzduchem)

Obecné vlastnosti

Rozměry (Š × H × V)

650 mm x 300 mm x 2150 mm (MCS); 322 mm x 322 mm x 1950 mm (chlazení kapalinou); 322 mm x 322 mm x 1650 mm (chlazení vzduchem)

Typ obrazovky

8palcový dotykový LCD displej (1920 × 1080)

Délka kabelu

3,5 m (MCS); 5 m (chlazení kapalinou); 5 m; 7,5 m (volitelně) (chlazení vzduchem)

Spotřeba v pohotovostním režimu

<65 W

Krytí

IP54 / IK10

Komunikace s EV

ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2

Aktualizace softwaru

OTA přes webový portál, FTP, FTPS, HTTPS

Přístupnost

Splňuje požadavky ADA

Nouzové tlačítko

Ano

Záruka

24 měsíců, možnost prodloužení

Uživatelské rozhraní

Indikace stavu

Standard

Protokoly RFID

ISO 14443 A/B, ISO/IEC 15693, MIFARE

Čtečky kreditních karet

Nayax Onyx; Payter P66/Apollo; PAX IM30; Worldline Valina; Castles S1U2

Ověřování uživatelů

AutoCharge, Plug & Charge, aplikace, RFID karta, QR kód, kreditní karta (volitelně)

Komunikační protokoly

OCPP 1.6J (OCPP 2.0.1 volitelně)

Systém vedení kabelů

Standard

Specifikace prostředí

Vlhkost

< 95 % relativní vlhkosti, bez kondenzace

Provozní nadmořská výška

2 000 m

Rozsah provozních teplot

−35 °C až +55 °C

Rozsah skladovací teploty

−40 °C až +70 °C

Hlučnost

55 dB(A) (tichý model)

Shoda s normami EMC

EMC třída A

Shoda a bezpečnost

IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht

Certifikace

CE; UKCA; TR25; ETSI EN 303645
