až 960 kW
Distribuční nabíjecí systém

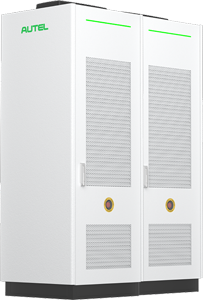

dvojitá výkonová skříň pro vysokovýkonné nabíjecí huby
MaxiCharger DS960 staví na stejném principu oddělení výkonové elektroniky od výdejních stojanů jako DS480 — ale s dvojnásobnou kapacitou. Dvě propojené výkonové skříně jsou umístěny centrálně a zásobují až 16 výdejních stojanů rozmístěných po celé lokalitě. Tato architektura eliminuje nutnost přivádět vysokovýkonné přípojky ke každému parkovacímu místu zvlášť, výrazně snižuje rozsah stavebních prací a zjednodušuje budoucí rozšiřování. Operátor může kdykoli navýšit kapacitu přidáním výkonových modulů po 40 kW bez přerušení provozu zbývajících portů.
DS960 je kompatibilní s celou rodinou výdejních stojanů Autel: vzduchově chlazeným DT500 (380 A / max. 500 A), kapalinově chlazeným DT800 (500 A / max. 650 A) a megawattovým MCS Dispenserem (1 500 A). Propojením tří systémů DS960 paralelně vznikne nabíjecí hub s celkovým výkonem až 2,88 MW — dostatečný pro současné rychlonabíjení desítek osobních i nákladních elektromobilů. Všechna zařízení sdílejí platformu MaxiCloud a protokol OCPP 1.6J (upgrade na 2.0.1 volitelně), takže celá lokalita je spravovatelná z jednoho rozhraní.
DS960 je navržen pro prostředí s vysokými nároky na dostupnost. Výkonová skříň splňuje krytí IP54 / IK10 a provozní teplotní rozsah −35 °C až +55 °C (při teplotách nad +40 °C dochází k řízenému snižování výkonu). Výdejní stojany mají krytí IP55 / IK10. Prostřednictvím platformy MaxiCloud jsou výkon, stav zařízení a případné poruchy monitorovány vzdáleně v reálném čase — bez nutnosti výjezdu technika. Aktualizace softwaru probíhají přes OTA (webový portál, FTP, FTPS, HTTPS). Záruční doba je 24 měsíců s možností prodloužení.
MaxiCharger DS960 splňuje normy IEC 61851-1, IEC 61851-21-2, IEC 61000 a Eichrecht; certifikace CE, UKCA, TR25, ETSI EN 303645, EMC třída A. Skříně jsou vybaveny ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 jsou certifikovány CE, UKCA, TR25, ETSI EN 303645 a TÜV.
Výstupní výkon
640 kW; 960 kW
Min. nastavitelný výkon
40 kW
Výstupní napětí
150–1000 V
Špičková účinnost
96 %
Počet výstupů (max.)
16
Režim nabíjení
CCS2/CHAdeMO
Uzemňovací systém
3P+PE
Vstupní napětí
3fázové 400 V AC ±10 % (4 kanály)
Vstupní frekvence
50 Hz / 60 Hz
Typ sítě
TN-S, TN-C, TN-C-S, TT
Účinnost
≥ 0,99
Harmonické zkreslení (THDi)
< 5 %
Kategorie přepětí
OVC III (strana AC vstupu)
Rozměry (Š × H × V)
1564 mm x 782 mm x 2150 mm
Připojení
Dual SIM 4G, 5G, Wi-Fi, Ethernet
Klidový příkon
<160 W (v závislosti na konfiguraci)
Krytí
IP54 / IK10
Komunikace s EV
ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
Aktualizace softwaru
OTA přes webový portál, FTP, FTPS, HTTPS
Přístupnost
Splňuje požadavky ADA
Nouzové tlačítko
Ano
Záruka
24 měsíců, možnost prodloužení
Indikace stavu
Standard
Jazyky
angličtina, francouzština, španělština, němčina, italština (další dle SW)
Protokoly RFID
ISO 14443 A/B, ISO/IEC 15693, MIFARE
Komunikační protokoly
OCPP 1.6J (OCPP 2.0.1 volitelně)
Vlhkost
< 95 % relativní vlhkosti, bez kondenzace
Provozní nadmořská výška
2 000 m
Rozsah provozních teplot
−35 °C až +55 °C
Rozsah skladovací teploty
−40 °C až +70 °C
Hlučnost
55 dB(A) (tichý model)
Shoda s normami EMC
EMC třída A
Shoda a bezpečnost
IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
Certifikace
CE; UKCA; TR25; ETSI EN 303645
Výstupní výkon
1,44 MW (MCS); 480 kW (chlazení kapalinou); 320 kW (chlazení vzduchem)
Výstupní napětí
150–1000 V
Výstupní proud
1500 A (MCS); S OOA ( max. 650 A) (chlazení kapalinou); 380 A (max.
SOOA); 200 A (CHAdeMO) (chlazení vzduchem)
Počet výstupů (max.)
1 (MCS); 2 (chlazení kapalinou); 2 (chlazení vzduchem)
Režim nabíjení
MCS (MCS); 2”CCS2 (chlazení kapalinou); 2”CCS2; 1”CCS2+1”CHAdeMO (chlazení vzduchem)
Rozměry (Š × H × V)
650 mm x 300 mm x 2150 mm (MCS); 322 mm x 322 mm x 1950 mm (chlazení kapalinou); 322 mm x 322 mm x 1650 mm (chlazení vzduchem)
Typ obrazovky
8palcový dotykový LCD displej (1920 × 1080)
Délka kabelu
3,5 m (MCS); 5 m (chlazení kapalinou); 5 m; 7,5 m (volitelně) (chlazení vzduchem)
Spotřeba v pohotovostním režimu
<65 W
Krytí
IP54 / IK10
Komunikace s EV
ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
Aktualizace softwaru
OTA přes webový portál, FTP, FTPS, HTTPS
Přístupnost
Splňuje požadavky ADA
Nouzové tlačítko
Ano
Záruka
24 měsíců, možnost prodloužení
Indikace stavu
Standard
Protokoly RFID
ISO 14443 A/B, ISO/IEC 15693, MIFARE
Čtečky kreditních karet
Nayax Onyx; Payter P66/Apollo; PAX IM30; Worldline Valina; Castles S1U2
Ověřování uživatelů
AutoCharge, Plug & Charge, aplikace, RFID karta, QR kód, kreditní karta (volitelně)
Komunikační protokoly
OCPP 1.6J (OCPP 2.0.1 volitelně)
Systém vedení kabelů
Standard
Vlhkost
< 95 % relativní vlhkosti, bez kondenzace
Provozní nadmořská výška
2 000 m
Rozsah provozních teplot
−35 °C až +55 °C
Rozsah skladovací teploty
−40 °C až +70 °C
Hlučnost
55 dB(A) (tichý model)
Shoda s normami EMC
EMC třída A
Shoda a bezpečnost
IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
Certifikace
CE; UKCA; TR25; ETSI EN 303645
