AUTEL DS480

až 480 kW

Distribuční nabíjecí systém
výkonová skříň s výdejními stojany pro vysokovýkonné nabíjecí lokality

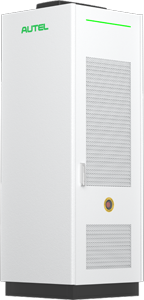

DS480 výkonová skříň

  • Celkový výstupní výkon až 480 kW z jediné výkonové skříně; modulární výkonové jednotky 40 kW umožňují krokové navyšování kapacity bez výměny zařízení.
  • Až 8 výdejních portů CCS2 napájených z jedné skříně – ideální pro parkoviště, fleetová depa i dálniční nabíjecí huby.
  • Vstup ze dvou nezávislých AC tras (2× 3fáze 400 V), účinnost až 96 %, příkonová kapacita 520 kVA.

MCS megawattový stojan

  • Výstupní výkon až 1,44 MW (kombinace 3× DS480 paralelně) přes MCS rozhraní s maximálním proudem 1 500 A pro megawattové nabíjení těžkých vozidel.
  • Stojan v kompaktním provedení 650 × 300 × 2 150 mm s půdorysem pouhých 0,1 m² — minimální zástavbová plocha i při špičkovém výkonu.
  • Podpora MCS i CCS2 v jednom stojanu; komunikace dle ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.

STOJAN chlazený kapalinou

  • Kapalinově chlazený kabel s výstupním proudem 500 A (max. 650 A) — maximální výkon jednoho portu 480 kW v provedení 2× CCS2.
  • Rozměry stojanu 322 × 322 × 1 950 mm, displej 8" dotykový LCD (1920 × 1080); délka kabelu 5 m.
  • Platba přes AutoCharge, Plug & Charge, aplikaci, RFID kartu, QR kód nebo platební kartu; krytí IP55 / IK10.

STOJAN chlazený vzduchem

  • Vzduchově chlazený kabel s výstupním proudem 380 A (max. 500 A); dostupná i varianta 200 A (CHAdeMO); maximální výkon stojanu 320 kW.
  • Konfigurace 2× CCS2 nebo 1× CCS2 + 1× CHAdeMO; rozměry 322 × 322 × 1 650 mm, displej 8" dotykový LCD.
  • Délka kabelu 5 m nebo 7,5 m (volitelně); krytí IP55 / IK10; provozní teplota −35 °C až +55 °C.

Distribuční architektura — výkon tam, kde ho potřebujete

MaxiCharger DS480 je navržen na principu oddělení výkonové elektroniky od výdejních stojanů. Výkonová skříň DS480 je umístěna centrálně — ideálně v technické místnosti nebo na méně frekventovaném místě — a kabely distribuuje výkon ke kompaktním výdejním stojanům přímo u parkovacích míst. Tato architektura výrazně snižuje rozsah stavebních prací, umožňuje flexibilní rozmístění stojanů a zjednodušuje budoucí rozšiřování kapacity. Operátor nemusí vyměňovat celé nabíjecí stanice — stačí přidat výkonové moduly po 40 kW nebo přidat nový stojan.

Škálovatelnost od jednoho stojanu po megawattové huby

Systém DS480 je kompatibilní s celou rodinou výdejních stojanů Autel: vzduchově chlazeným DT500 (380 A / max. 500 A), kapalinově chlazeným DT800 (500 A / max. 650 A) a megawattovým MCS Dispenserem (1 500 A). Tři výkonové skříně DS480 propojené paralelně tvoří systém s celkovým výkonem 1 440 kW – dostatečný pro nabíjení elektrických tahačů, autobusů i smíšených flotil. Všechny stojany sdílejí totožnou cloudovou platformu MaxiCloud a protokol OCPP 1.6J (upgrade na 2.0.1 volitelně).

Spolehlivost a vzdálená správa

DS480 je navržen pro prostředí s vysokými nároky na dostupnost. Výkonová skříň splňuje krytí IP54 / IK10 a provozní teplotní rozsah −35 °C až +55 °C (při teplotách nad +40 °C dochází k řízenému snižování výkonu). Výdejní stojany mají krytí IP55 / IK10. Prostřednictvím platformy MaxiCloud jsou výkon, stav zařízení a případné poruchy monitorovány vzdáleně v reálném čase — bez nutnosti výjezdu technika. Aktualizace softwaru probíhají přes OTA (webový portál, FTP, FTPS, HTTPS). Záruční doba je 24 měsíců s možností prodloužení; projektovaná životnost skříně DS480 je 10 let.

Certifikace a bezpečnostní standardy

MaxiCharger DS480 splňuje normy IEC 61851-1, IEC 61851-21-2, IEC 61000 a Eichrecht; certifikace CE, UKCA, TR25, ETSI EN 303645, EMC třída A. Skříň je vybavena ochranou proti přetížení, přepětí, podpětí, přehřátí, náklonem a neoprávněnému přístupu; volitelně lze doplnit interní RCD. Nouzové tlačítko je standardní výbavou. Výdejní stojany DT500 a DT800 jsou certifikovány CE, UKCA, TR25, ETSI EN 303645 a TÜV.

Technická specifikace DS480

Připojení DC výstupu

Výstupní výkon

320 kW; 400 kW; 480 kW

Min. nastavitelný výkon

40 kW

Výstupní napětí

150–1000 V

Špičková účinnost

96 %

Počet výstupů (max.)

8

Režim nabíjení

CCS2/CHAdeMO

Uzemňovací systém

3P+PE

Připojení AC vstupu

Vstupní napětí

3fázové 400 V AC ±10 % (2 trasy)

Vstupní frekvence

50 Hz / 60 Hz

Typ sítě

TN-S, TN-C, TN-C-S, TT

Účinnost

≥ 0,99

Harmonické zkreslení (THDi)

< 5 %

Kategorie přepětí

OVC III (strana AC vstupu)

Obecné vlastnosti

Rozměry (Š × H × V)

782 × 782 × 2 150 mm

Připojení

Dual SIM 4G, 5G, Wi-Fi, Ethernet

Klidový příkon

< 85 W (dle konfigurace)

Krytí

IP54 / IK10

Komunikace s EV

ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2

Aktualizace softwaru

OTA přes webový portál, FTP, FTPS, HTTPS

Přístupnost

Splňuje požadavky ADA

Nouzové tlačítko

Ano

Záruka

24 měsíců, možnost prodloužení

Uživatelské rozhraní

Indikace stavu

Standard

Jazyky

angličtina, francouzština, španělština, němčina, italština (další dle SW)

Protokoly RFID

ISO 14443 A/B, ISO/IEC 15693, MIFARE

Komunikační protokoly

OCPP 1.6J (OCPP 2.0.1 volitelně)

Specifikace prostředí

Vlhkost

< 95 % relativní vlhkosti, bez kondenzace

Provozní nadmořská výška

2 000 m

Rozsah provozních teplot

−35 °C až +55 °C

Rozsah skladovací teploty

−40 °C až +70 °C

Hlučnost

55 dB(A) (tichý model)

Shoda s normami EMC

EMC třída A

Shoda a bezpečnost

IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht

Certifikace

CE; UKCA; TR25; ETSI EN 303645

Technická specifikace výdejních stojanů

Připojení DC výstupu

Výstupní výkon

1,44 MW (MCS); 480 kW (chlazení kapalinou); 320 kW (chlazení vzduchem)

Výstupní napětí

150–1000 V

Výstupní proud

1500 A (MCS); S OOA ( max. 650 A) (chlazení kapalinou); 380 A (max.

SOOA); 200 A (CHAdeMO) (chlazení vzduchem)

Počet výstupů (max.)

1 (MCS); 2 (chlazení kapalinou); 2 (chlazení vzduchem)

Režim nabíjení

MCS (MCS); 2”CCS2 (chlazení kapalinou); 2”CCS2; 1”CCS2+1”CHAdeMO (chlazení vzduchem)

Obecné vlastnosti

Rozměry (Š × H × V)

650 mm x 300 mm x 2150 mm (MCS); 322 mm x 322 mm x 1950 mm (chlazení kapalinou); 322 mm x 322 mm x 1650 mm (chlazení vzduchem)

Typ obrazovky

8palcový dotykový LCD displej (1920 × 1080)

Délka kabelu

3,5 m (MCS); 5 m (chlazení kapalinou); 5 m; 7,5 m (volitelně) (chlazení vzduchem)

Spotřeba v pohotovostním režimu

<65 W

Krytí

IP54 / IK10

Komunikace s EV

ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2

Aktualizace softwaru

OTA přes webový portál, FTP, FTPS, HTTPS

Přístupnost

Splňuje požadavky ADA

Nouzové tlačítko

Ano

Záruka

24 měsíců, možnost prodloužení

Uživatelské rozhraní

Indikace stavu

Standard

Protokoly RFID

ISO 14443 A/B, ISO/IEC 15693, MIFARE

Čtečky kreditních karet

Nayax Onyx; Payter P66/Apollo; PAX IM30; Worldline Valina; Castles S1U2

Ověřování uživatelů

AutoCharge, Plug & Charge, aplikace, RFID karta, QR kód, kreditní karta (volitelně)

Komunikační protokoly

OCPP 1.6J (OCPP 2.0.1 volitelně)

Systém vedení kabelů

Standard

Specifikace prostředí

Vlhkost

< 95 % relativní vlhkosti, bez kondenzace

Provozní nadmořská výška

2 000 m

Rozsah provozních teplot

−35 °C až +55 °C

Rozsah skladovací teploty

−40 °C až +70 °C

Hlučnost

55 dB(A) (tichý model)

Shoda s normami EMC

EMC třída A

Shoda a bezpečnost

IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht

Certifikace

CE; UKCA; TR25; ETSI EN 303645
